Maschinenpark

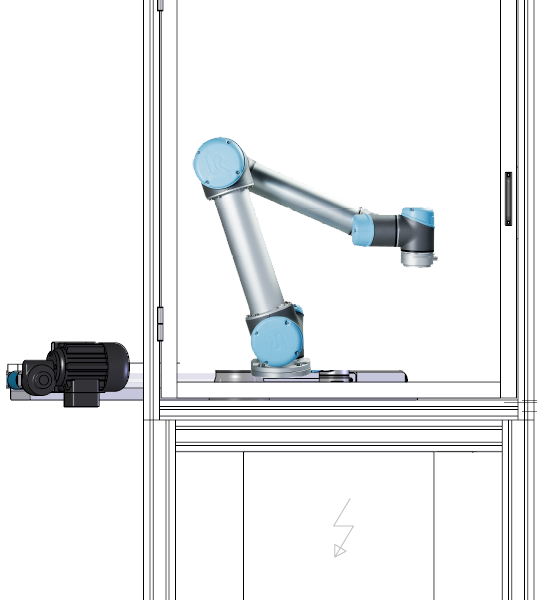

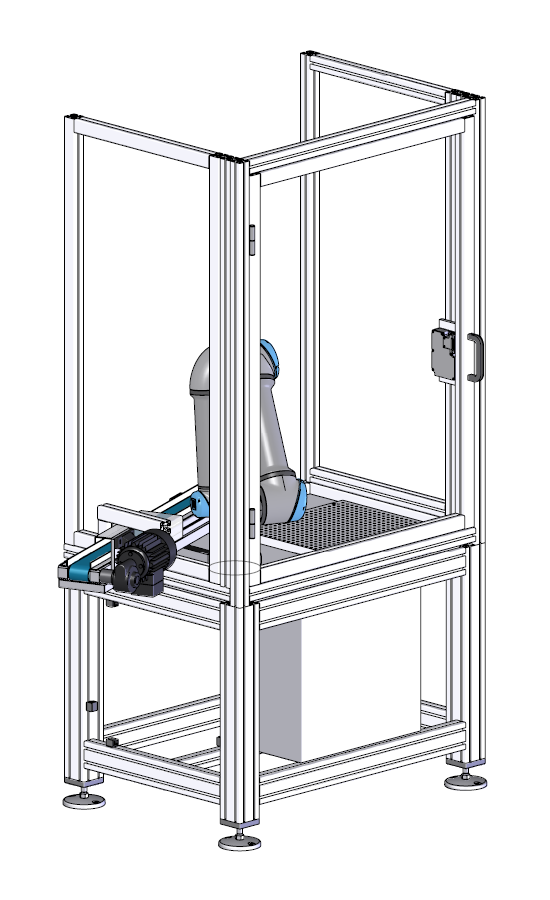

UNIVERSAL ROBOTS UR5/CB3

Technische Daten der Maschine

  • Robotertyp UR5
  • Gewicht 18.4 kg / 40.6 lb
  • Max. Nutzlast (s. Abschnitt 4.4) 5 kg / 11 lb
  • Reichweite 850mm / 33.5 in
  • Gelenkreichweite +- 360 Grad für alle Gelenke
  • Geschwindigkeit Gelenke: Max 180 Grad/s.
  • Werkzeug: Ca. 1 m/s/ Ca. 39.4 in/s.
  • Wiederholgenauigkeit +- 0.1mm / +- 0.0039 in (4 mils)
  • Grundfläche Ø149mm / 5.9 in
  • Freiheitsgrade 6 Drehgelenke
  • Abmessungen Controller (W x H x D) 475mm x 423mm x 268mm / 18.7 in x 16.7 in x 10.6 in
  • Controller E/A-Anschlüsse 16 Digitaleingänge, 16 Digitalausgänge, 2 Analogeingänge, 2 Analogausgänge
  • Werkzeug E/A-Anschlüsse 2 Digitaleing änge, 2 Digitalausgänge, 2 Analogeingänge
  • E/A-Stromversorgung 24 V2A im Controller und 12 V/24 V600mA im Werkzeug-
  • Kommunikation TCP/IP 100 Mbit: IEEE 802.3u, 100BASE-TX Ethernetanschluss, Modbus TCP & EtherNet/IP Adapter
  • Programmierung PolyScope grafische Benutzeroberfläche auf einem
    12” Touch-Screen
  • Lärm Vergleichsweise geräuschlos
  • IP-Klassifizierung IP54
  • Stromverbrauch Ca. 200W mit einem typischen Programm
  • Kollaborierender Betrieb 15 erweiterte Sicherheitsfunktionen. Gemäß:
    EN ISO 13849-1:2008, PLd und EN ISO 10218-1:2011, Abschnitt
    5.10.5
  • Temperatur Der Roboter funktioniert in einer Umgebungstemperatur von 0-50 Grad C.
  • Stromversorgung 100-240 VAC, 50-60 Hz
  • Berechnete Betriebsdauer 35,000 hours
  • Verkabelung Kabel zwischen Roboter und Controller (6m/236 in)
    Kabel zwischen Touchscreen und Controller (4.5m/177 in)
Automatische Zuführgerät der Fa. Theilinger

Technische Daten der Maschine

  • hohe Zuführleistung
  • großes Teilespektrum auf einem Gerät zuführbar
  • einstellbare Fördergeschwindigkeit
  • einstellbare Fördermenge
  • frei wählbare Auslaufhöhe
  • mit Füllstandsabfrage
  • Anzahl der Förderstufen anpassbar
  • individuelle Anpassung der Bunkerbreite
  • Langlebigkeit durch bewährte Standardkonstruktion
  • Ausführung auch als Schwerlast-Stufenförderer
  • Höhenverstellbarkeit
  • robuste Bauweise
  • mit passendem Abzugsband und Vereinzelungsvorrichtung

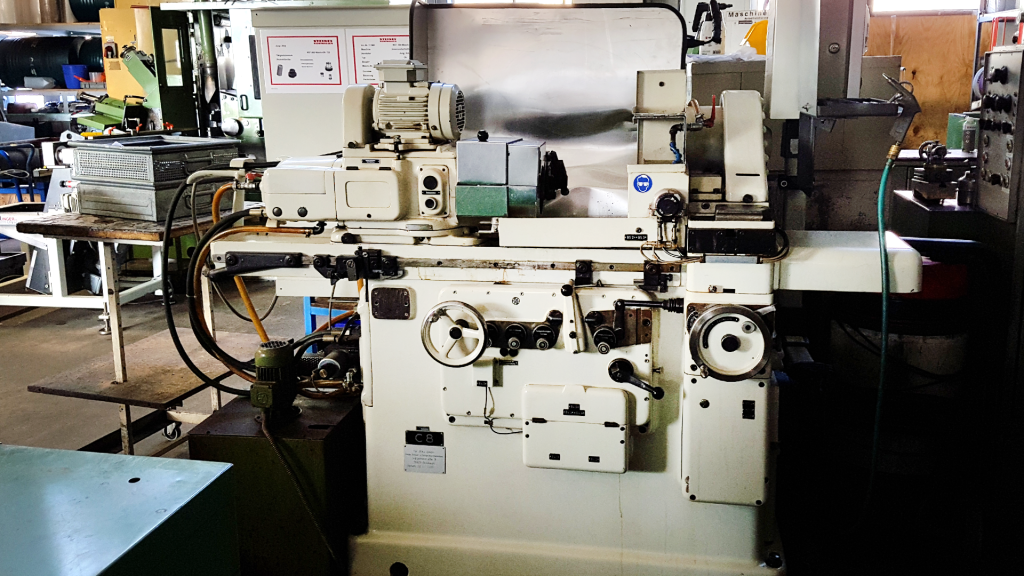

JUNG C8

Technische Daten der Maschine

  • Min. wirtschaftlich schleifbare Bohrung: 6 mm
  • Max. schleifbare Bohrung: 50 mm
  • Max. Schleiflänge: 80 mm
  • Max. Spanndurchmesser: 235 mm
  • Abstand der Werkstückspindelachse bis Tischmitte: 145 mm
  • Drehzahlen der Werkstückspindel: 640 und 1000 U/min.
  • Schwenkwinkel der Werkstückspindelkastens nach einer Seite: 10 Grad
  • Max. Tischgeschwindigkeit, hydraulisch stufenlos regelbar: 12 mmin.
  • Max. Abstand zwischen Werkstück Spindelflansch und Schleifsupport: 550 mm
  • Kraftbedarf: ca. 8 kW
  • Nettogewicht der Maschine: 2000 kg

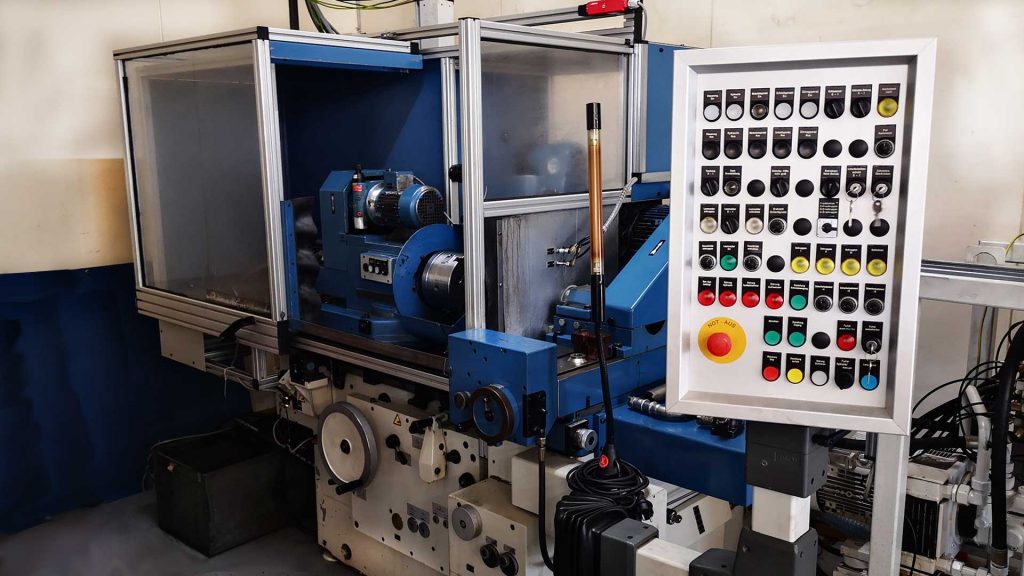

JUNG D 221 INNEN- UND PLANSCHLEIF-MASCHINE

Technische Daten der Maschine

  • Innendurchmesser 150 mm
  • Schleiftiefe 250 mm
  • Umlaufdurchmesser 350 mm
  • Abstand Spindel / Tisch 245 mm
  • Werkstückspindel – Bohrung 44 mm
  • Werkstückspindel-Drehzahlen 10 – 2500 U/min
  • Innenspindel-Drehzahlen 2.700 – 5.400 U/min
  • Planschleif-Schlitten 0 – 400 mm
  • Gesamtleistungsbedarf 6,7 kW
  • Maschinengewicht ca. 3,5 t
  • Raumbedarf ca. 2,80 x 2,60 x 2,40 m

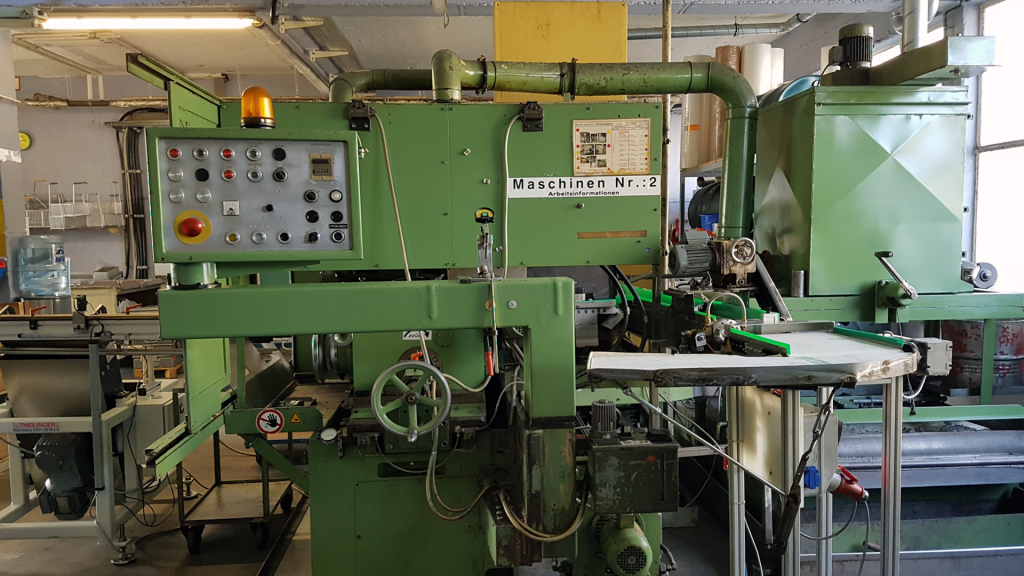

MULTIMAT 150-6 (4 STÜCK)

Technische Daten der Maschine

  • Schleifdurchmesser min/max 2 – 100 mm
  • Regelscheibenbreite 150 mm
  • Schleifscheiben-Breite max. 150 mm
  • Schleifscheiben-Durchmesser max. 600 mm
  • Regelscheibendurchmesser 300 mm
  • Schleifscheibengeschwindigkeit 35 m/sec
  • Drehzahl des Schleifspindelmotors 1160 U/min
  • Regelscheibendrehzahl stufenlos 13 – 266 U/min
  • Regelscheibe schraegstellbar +3 bis -5 Grad
  • Antriebsleistung – Schleifspindelmotor 15 kW
  • Gesamtleistungsbedarf 18 kW
  • Maschinengewicht ca. 3,6 t
  • Raumbedarf ca. 2,0 x 1,8 m

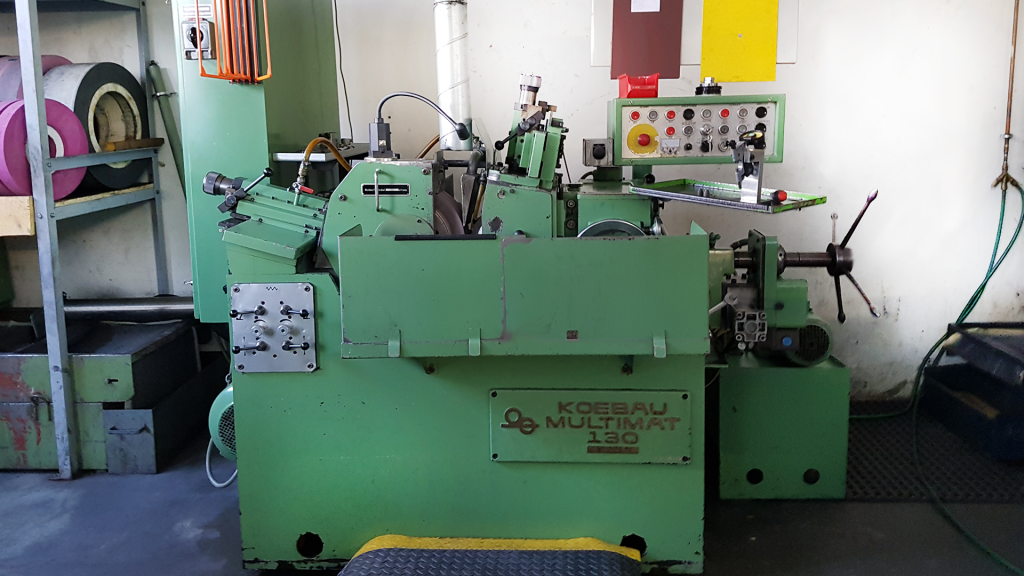

MULTIMAT 130 (2 STÜCK)

Technische Daten der Maschine

  • Einstech- und Durchgangsschleifen
  • Werkstück-Ř 0,8 – 40 mm
  • Schleifscheibenmaße (DxBxd) 400 x 130 x 203,2 mm
  • Regelscheibenmaße (DxBxd) 250 x 130 x 127 mm
  • Gesamtgewicht ca. 3.200 Kg
  • Gesamtleistung 16 Kw / 400 V / 50 A
  • Neigungswinkel Regelscheibe +3°/- 5°

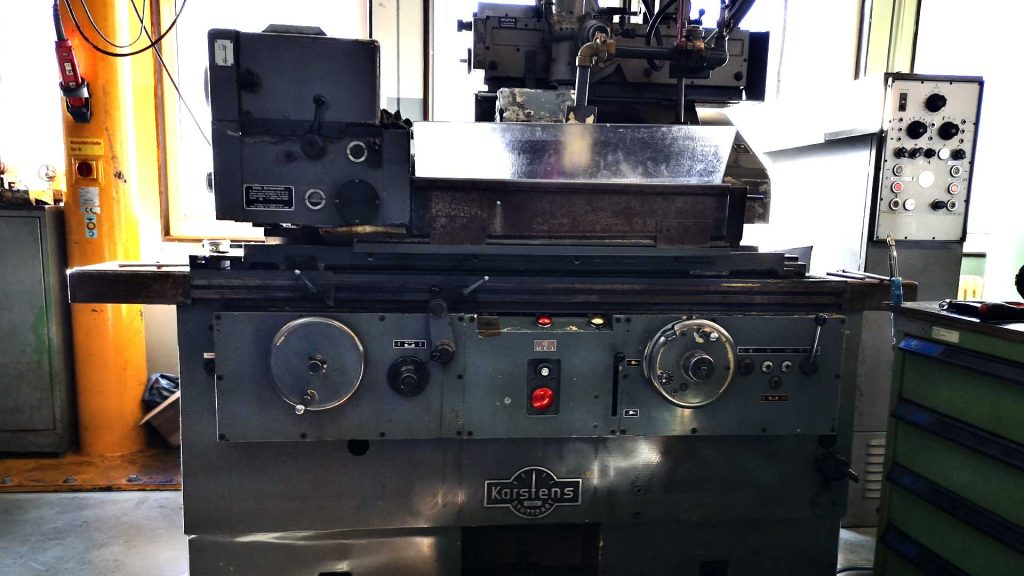

KARSTENS 16 B (2 STÜCK)

Technische Daten der Maschine

  • Schleifbereich 2 mm- 300 mm
  • Max. Schleiflänge 650 mm.
SPITZENLOSE RUNDSCHLEIFMASCHINE HERMINGHAUSEN SR 30

Technische Daten der Maschine

  • Hersteller:  Herminghausen
  • Model: SR30
  • Ø Werkstück:     2mm bis 125mm
  • Werkstücklänge max.:   300mm
  • Schleifscheibe: 500 x 250
  • Regulierungsscheibe: 300 x 250

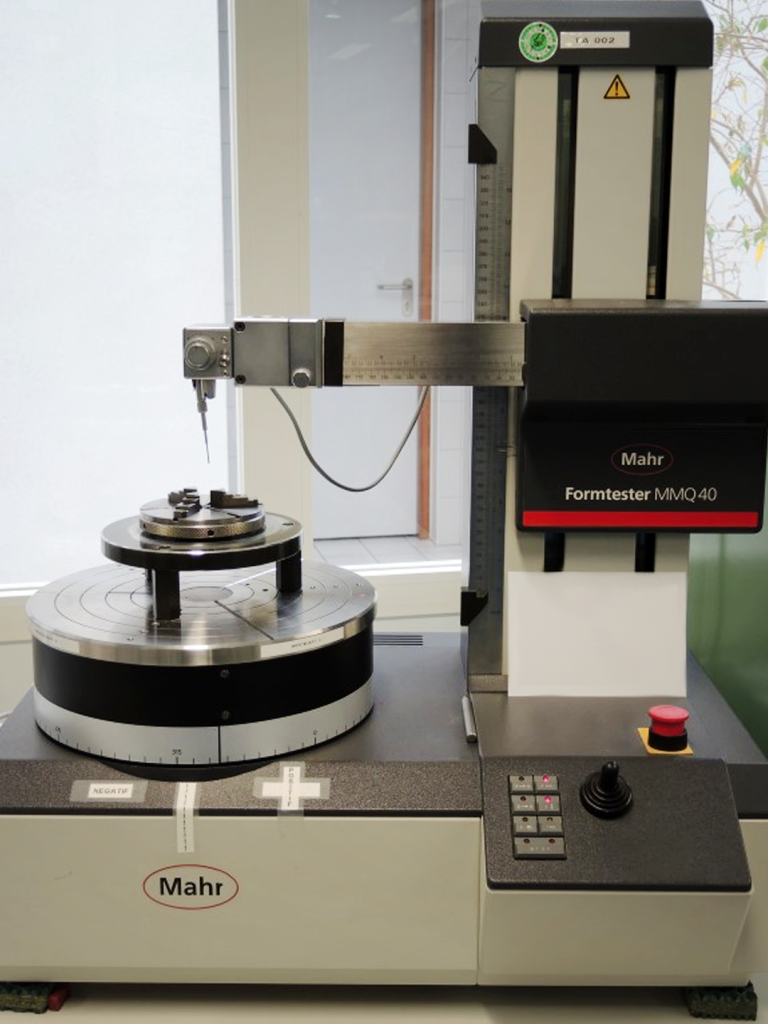

FORMTESTER MAHR MMQ 40 (MESSMITTEL)

Technische Daten der Maschine

  • Bis Durchmesser 350 mm
  • Werkstücklänge bis 450 mm
  • CNC-gesteuert
  • Zum hochgenauen Vermessen der Form- und Lagetoleranzen
  • Mit grafischer Auswertung
FORMTESTER MAHR MMQ 3 (MESSMITTEL)

Technische Daten der Maschine

  • Zur Bestimmung der Topographie
  • Auswerteeinheit F3P ein.

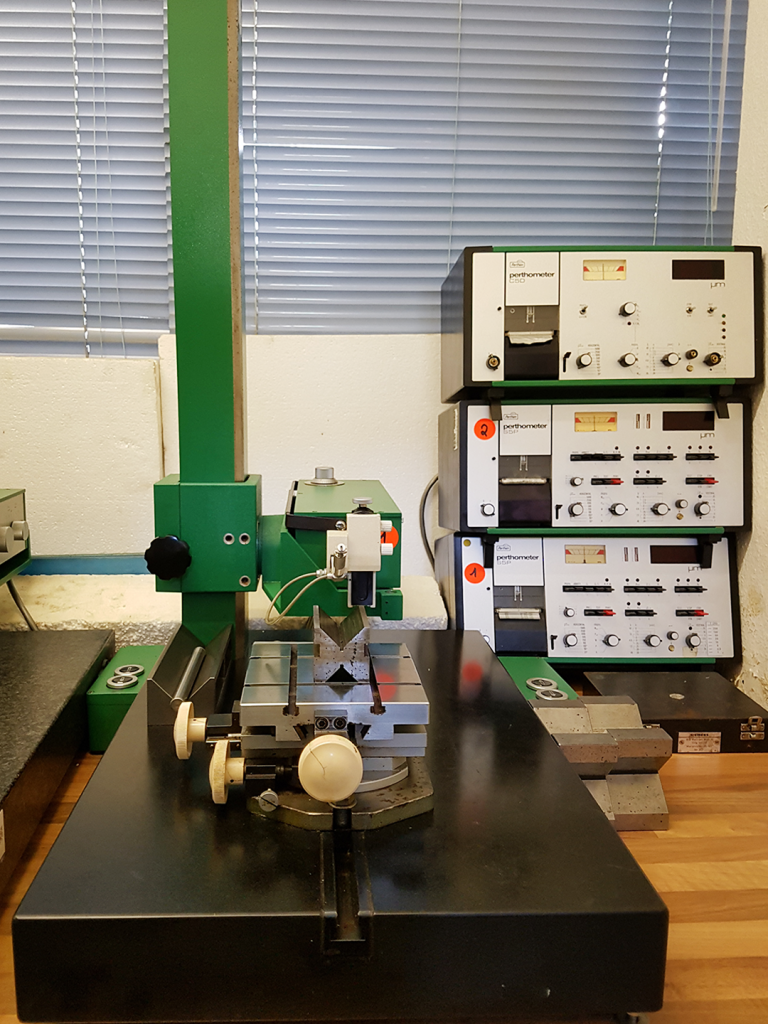

MAHR S5P OBERFÄCHENMESSGERÄT (MESSMITTEL)

Technische Daten der Maschine

  • Von Hand vermessen.
ELB SWN 12 FLACH- UND PROFILSCHLEIFMASCHINE

echnische Daten der Maschine

  • Baujahr 2001
  • Schleiflänge       1020 mm
  • Schleifbreite      400 mm
  • Schleifhöhe       375 mm
  • Perm.-Magnetspannplatte 600x400mm
  • Elektr. Geradeabrichtgerät
  • Universal-Papierfilter
